崩瓷裂瓷的“終結者”——北苑金瓷結合劑 - 洛陽北苑新材料技術有限公司

崩瓷裂瓷的“終結者”——北苑金瓷結合劑

發(fā)布時間：2025-04-21 來源：

北苑金瓷結合劑是我公司經過多年的自主研發(fā)，為齒科行業(yè)提供的又一款優(yōu)質產品。該產品針對于金屬熔覆陶瓷類修復體，可充分附著并滲透至金屬內冠及瓷粉臨界面，增強金屬與遮色瓷（op）之間的結合力，從而降低金屬烤瓷修復體崩瓷、裂瓷的風險，對傳統(tǒng)金屬內冠鑄造或金屬內冠表面處理不規(guī)范、新舊合金摻雜使用、3D激光打印金屬內冠等工藝引起的崩瓷裂瓷問題能大幅解決。該產品使用時需將配套專用液體與金瓷結合劑以2:1比例，調拌成牛奶拉絲狀，均勻涂抹在金屬內冠表面，進行燒結。

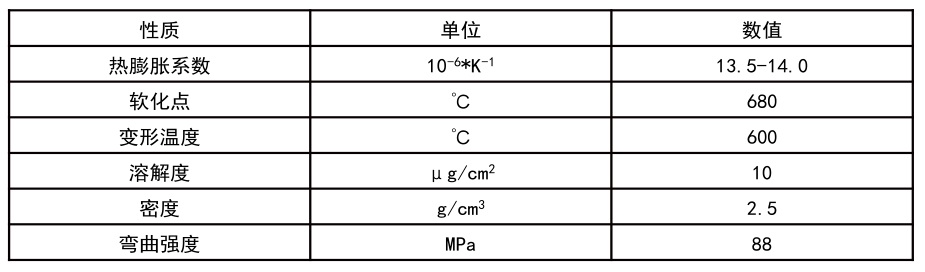

下表為其物理化學性質：

產品應用原理

北苑金瓷結合劑用于加強金屬內冠與瓷層間的結合，為修復體打下堅實的結合基礎。北苑金瓷燒結完成后，產生的化合物完美的滲入金屬內冠并與之產品化學結合，生成粘附內冠所需的物理滲透力及化合反應產生的分子結合力；在后期涂布op及瓷粉后，也能與op層同期產生物理滲透力及化學結合力，同時還具有校正金屬顏色的效果。

高彈性模量范疇，能適用于大多數齒科鑄造合金和不同品牌瓷粉的膨脹系數變化，同時可以作為緩沖帶，有效調節(jié)金屬表面應力處理不均勻或瓷粉涂布堆塑不均引起的膨脹不匹配問題，增大匹配范圍及病例適用性。

由于北苑金瓷結合劑的化學及物理性能介于金屬和陶瓷之間，可同時兼顧金屬和瓷的表面能，與金屬和瓷都有極強的結合性。平均粒徑不大于10微米的北苑金瓷結合劑顆粒能確保其在燒結后，此界面能達到最理想的金瓷粘結效果。

北苑金瓷結合劑可以提高金屬表面能，改善熔融瓷粉在金屬表面的浸潤性，為金瓷化學結合、物理結合和機械嵌合提供堅實的基礎。

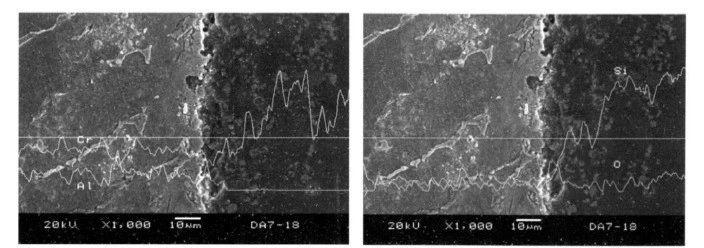

合金金瓷界面掃描電鏡圖

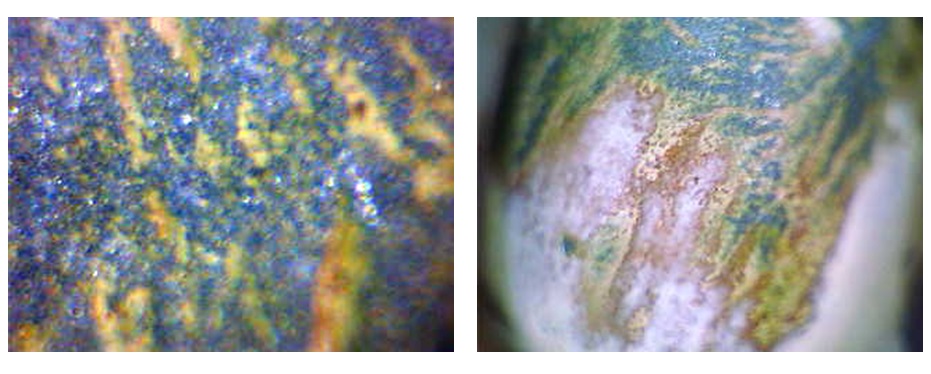

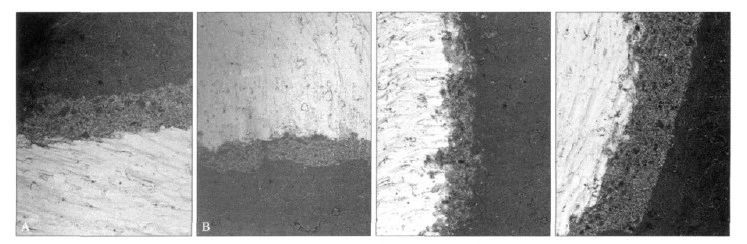

提升金瓷結合效果圖（微觀結構）

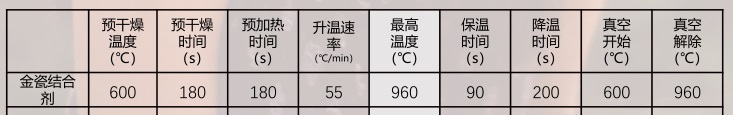

產品應用范圍

北苑金瓷采用高濃縮工藝，29g裝可涂布3000顆以上牙齒，在修復體制作過程中，建議專用液和結合劑調拌比例2：1，使用op筆刷涂，涂抹0.01-0.02mm厚度便可完全覆蓋金屬，實際成本不高，還能為制作帶來穩(wěn)定的質量效果。

北苑金瓷結合劑不僅能應用在不同膨脹系數的金屬及瓷粉產品中，還能有效解決因處理不到位等生產過程引起的崩瓷裂瓷，特別是能有效解決當下金屬激光打?。?D打?。﹥裙谏洗杀懒鸭吧洗蓺馀莸膯栴}。

激光3D打印內冠由于工藝特點，打印完成后，因金屬粉末融鑄為點狀逐個熔附，導致成型后內冠表面應力分布不均勻，雖經退火處理后得以改善但依舊存在局部區(qū)域或點域應力釋放不完全，后期在烤瓷爐內高溫上瓷操作中被突然或者逐步釋放導致崩瓷裂瓷，致密度不及鑄鍛，局部夾雜瓷粉涂布不均產生氣泡等問題，修復體力學性質存在一定的各向異性，因此打印金屬內冠金瓷結合性較差且易產生底層析出類氣泡，崩裂及瓷泡也已成為困擾義齒加工廠數字化轉型的一大難題。
